Detailing 3D con Tricalc 7.4 y Archicad.

Detailing 3D con Tricalc 7.4 y Archicad.

Detailing 3D Archicad TricalcUna de las ventajas de usar Archicad frente a los programas cad es que cuando trabajamos siempre lo estamos haciendo en 3D. Eso esta muy bien, ya que cualquier elemento que estemos realizando podremos comprobarlo en la ventana 3D y ver como interacciona con los demás. elementos. Esto es muy útil cuando estemos diseñando por ejemplo, escaleras y queramos ver las alturas libres en cualquier punto del diseño.

Lo novedoso es que este modelo virtual se propaga no solo al diseño y ahora la comunicación con otros programas se realiza tambien en 3D gracias al estandar de intercambio IFC.

A menudo utilizo Archicad para el diseño de mis proyectos y Tricalc para el cálculo de las estructuras, ambos son magnificos programas y ahora parece que se entienden mejor que nunca…

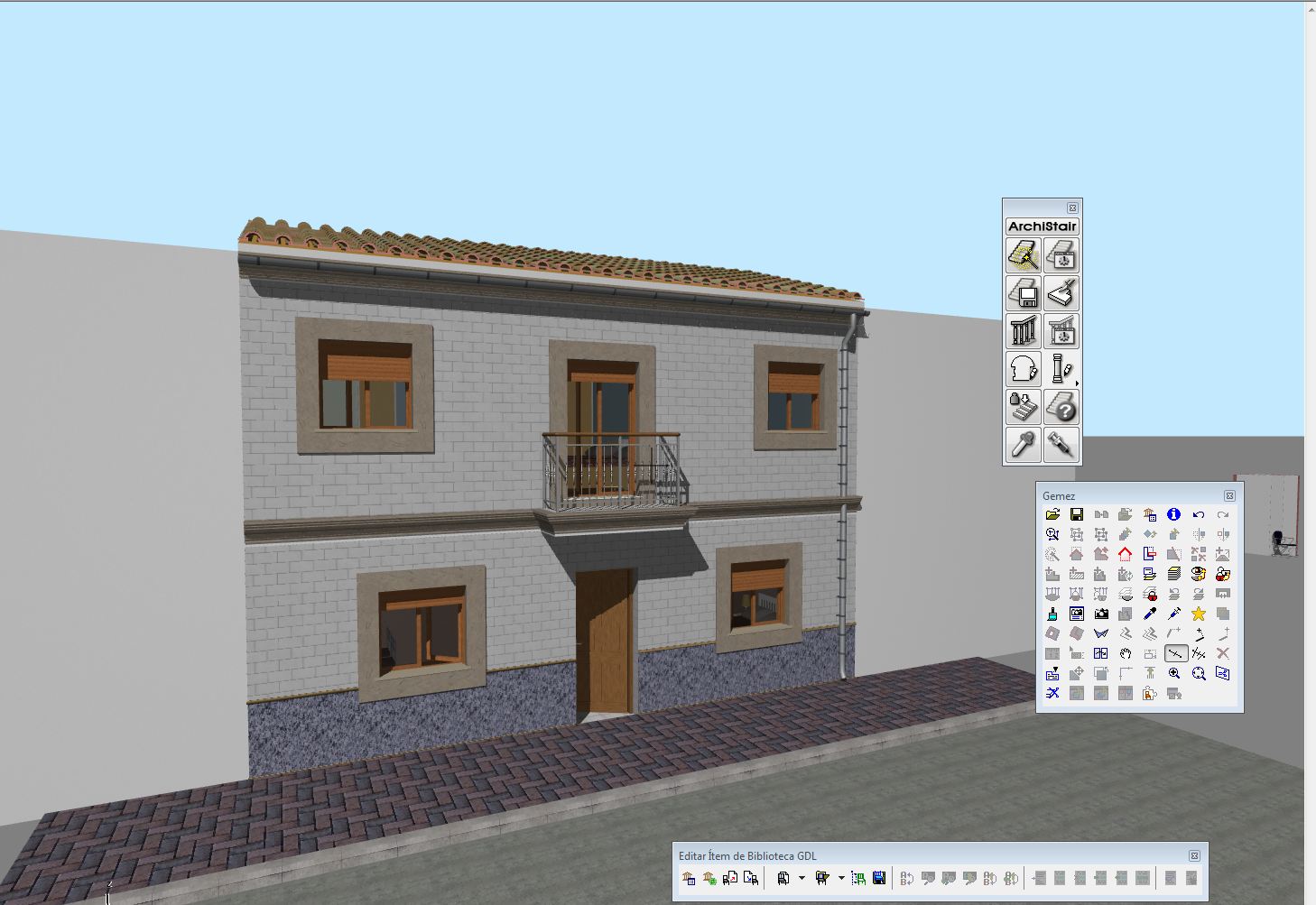

Este es el modelo en Archicad de una vivienda:

Vivienda Unifamiliar

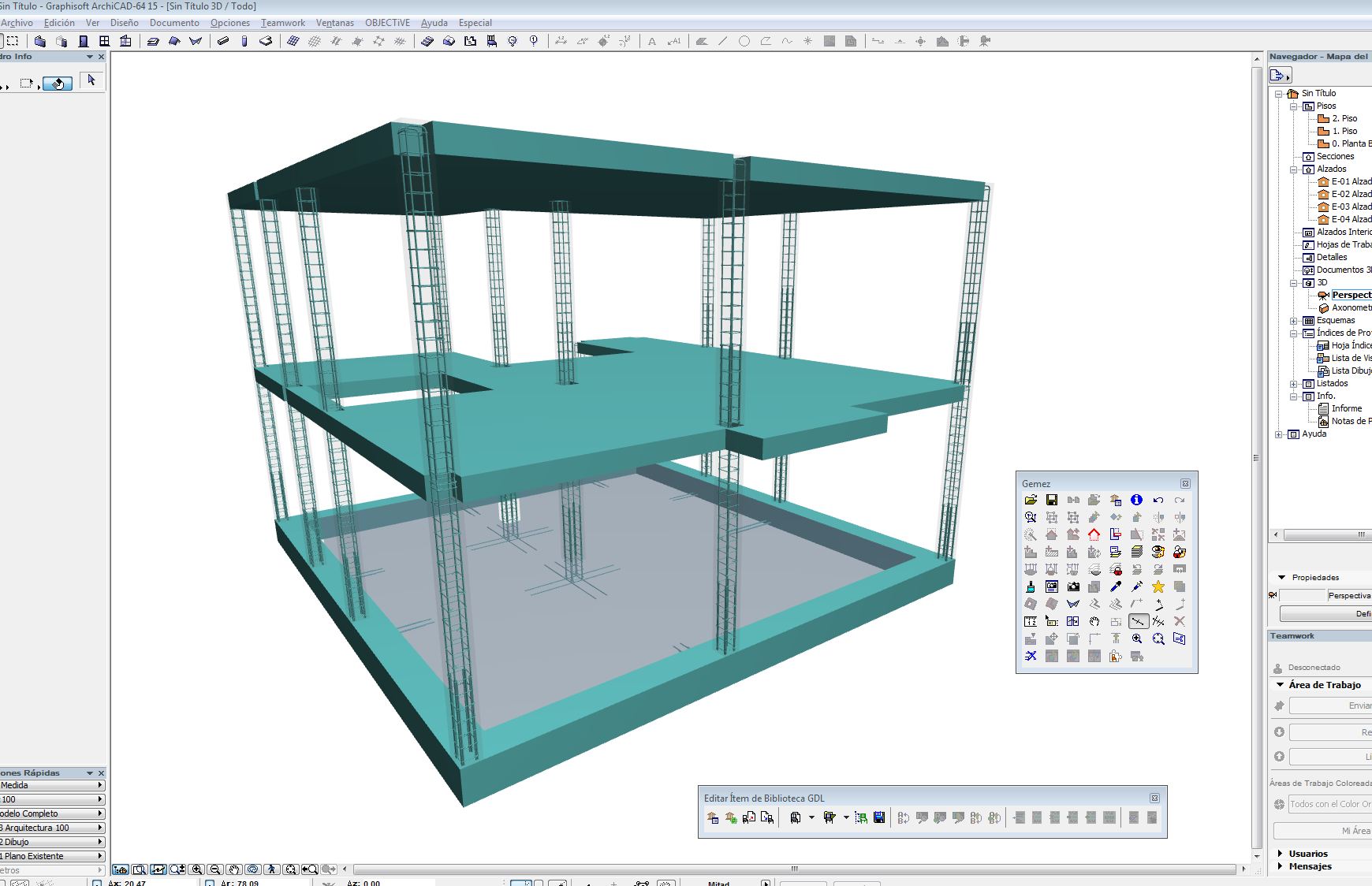

Y este es el modelo en 3d de la estructura una vez calculad en Tricalc y devuelta a Archicad:

Detailing 3D Archicad Tricalc

Y no solo eso podemos exportar este modelo «estructural» a BIMx (el explorador en 3D) y «pasear» por nuestra estructura.

Aqui podéis descargar el modelo 3D para verlo:

https://gsbimx.com/ModelDetail/LoadDetails/988

Las armaduras aparecen con sus grosores reales así como los elementos estructurales (vigas, pilares, forjados)…

«devolviendo» el modelo a Archicad podemos comprobar las posibles colisiones con los demás elementos y evitarlas.

Un saludo, Jose.
